12s101消防水箱圖集新版pdf_組合式不鏽鋼水箱圖集_12s101矩形給水箱圖集
不鏽鋼水箱（矩形給水箱）國家建築標準設計圖集12S101編製依據，消防組合式不鏽鋼水箱12s101矩形給水箱圖集。
本圖集根據住房和城鄉建設部建質函[2009]181號文“關於印發《2009年國家建築標準設計編製工作計劃》的通知”，對12S101《矩形給水箱》圖集修編而成。
不鏽鋼水箱（矩形給水箱），也稱為組合式不鏽鋼水箱、不鏽鋼方形水箱、不鏽鋼拚裝水箱等。
國家建築標準設計圖集12S101-pdf文檔下載鏈接，百度網盤分享：鏈接: 鏈接: https://pan.baidu.com/s/1GFqCPXYtkP-UlvW0u_bFsQ 提取碼: tdbu
2設計依據
《建築給水排水設計規範》GB 50015-2003(2009年版)
《二次供水工程技術規程》CJJ 140-2010
《生活用水配水設備及防護材料的安全性評價標準》GB/T 17219-198
《玻璃纖維增強塑料水箱。第一部分:SMC組合式水箱》JC/T 658.1-2007
《碳鋼結構鋼》GB/T 700-2006
《碳鋼焊條》GB/T 511-1995
《焊縫符號表示方法》GB/T 324-2008
《塗裝前鋼材表麵鏽蝕等飯和除鏽等級》GB 8923-88
當依據的標準規範進行修頂或有新的標準規範出版實施，應對本圖集相關內容進行複核後選用。
3適用範圍
本圖集適用於新建、擴建和改建的多層、高層民用建築及工業建築中生產、生活冷水和熱水、中水、消防、環冷卻水、雨水回用係統等給水貯存。
4成品給水箱
4.1矩形給水箱材質包括不鏽鋼板、防腐鋼板、搪瓷鋼板、噴塑鋼板、鍍鋅鋼板、玻璃纖維增強塑料(SMC)模圧板等。
本圖集編入的水箱類型及選用詳見第5頁表1.
4.2成(cheng)品(pin)不(bu)鏽(xiu)鋼(gang)矩(ju)形(xing)水(shui)箱(xiang)箱(xiang)體(ti)采(cai)用(yong)食(shi)品(pin)不(bu)鏽(xiu)鋼(gang)板(ban)經(jing)專(zhuan)用(yong)模(mo)具(ju)衝(chong)壓(ya)成(cheng)標(biao)準(zhun)板(ban)塊(kuai)，經(jing)氬(ya)弧(hu)焊(han)接(jie)成(cheng)型(xing)，箱(xiang)體(ti)整(zheng)體(ti)強(qiang)度(du)高(gao)。產(chan)品(pin)質(zhi)量(liang)比(bi)較(較)可(ke)靠(kao)，安(an)裝(zhuang)方(fang)便(bian)，並(bing)通(tong)過(guo)衛(wei)生(sheng)防(fang)疫(yi)部(bu)門(men)的(de)檢(jian)驗(yan)，可(ke)視(shi)情(qing)況(kuang)優(you)先(xian)選(xuan)用(yong)。

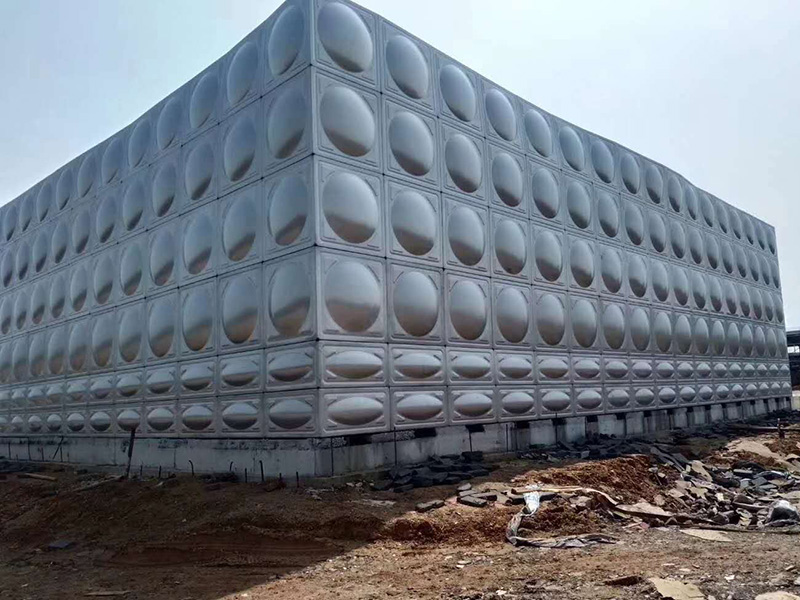

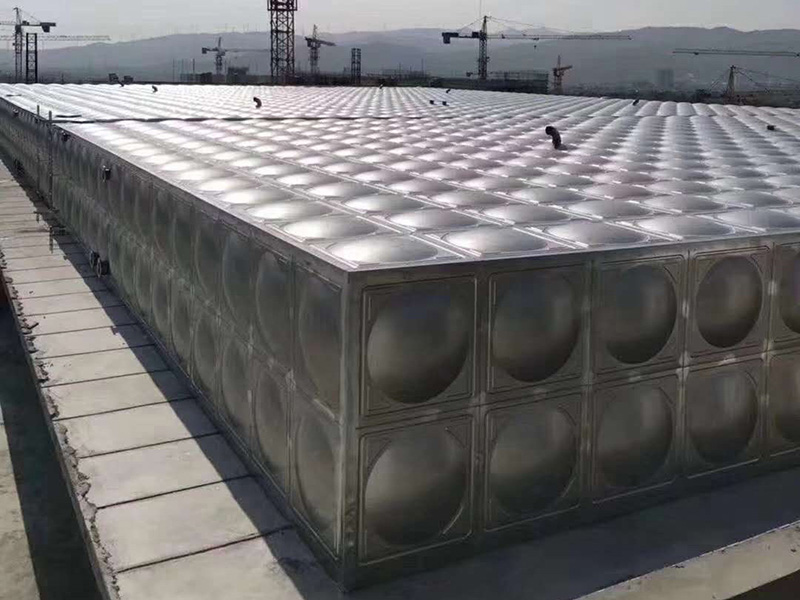

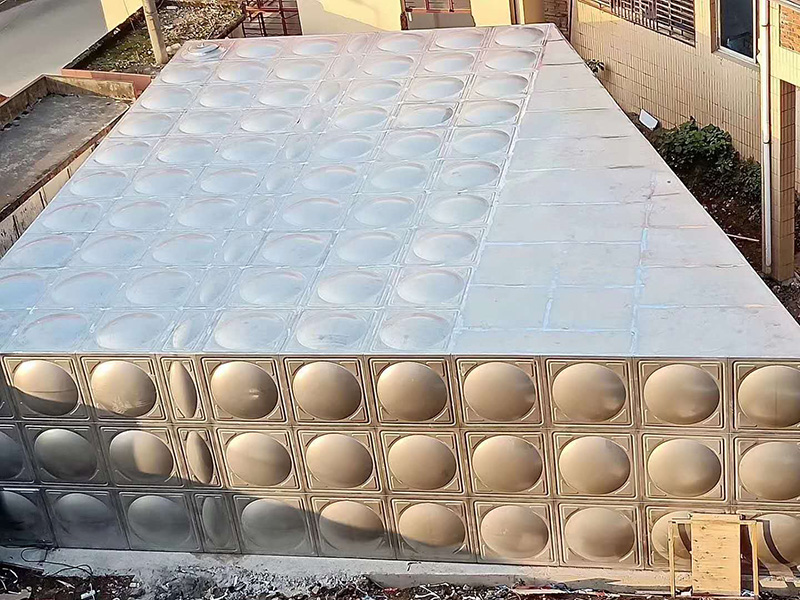

4.3成品水箱（單層不鏽鋼水箱、雙層不鏽鋼保溫水箱）標準板規格主要分為1000x1000，1000x500、500×500三種，水箱尺寸模數為500，長、寬、高可按此模數任意組合，但高度超過3000應由生產廠家進行水箱結構核算。
4.4水箱內設置的不鏽鋼拉筋，應采用氬焊焊接，搭接長度不應小於100搭接處應采用通焊，水箱板應采用雙麵焊接;側壁板可采用單麵內焊，但水中化物含量較高時，應采用內外雙麵焊;頂板可采用單麵外焊。
4.5選(xuan)用(yong)水(shui)箱(xiang)的(de)材(cai)質(zhi)時(shi)，應(ying)考(kao)所(suo)儲(chu)存(cun)水(shui)的(de)水(shui)質(zhi)及(ji)用(yong)途(tu)。選(xuan)擇(ze)不(bu)鏽(xiu)鋼(gang)材(cai)質(zhi)水(shui)箱(xiang)應(ying)滿(man)足(zu)相(xiang)關(guan)標(biao)準(zhun)規(gui)定(ding)的(de)氯(lv)離(li)子(zi)腐(fu)蝕(shi)的(de)能(neng)力(li)。組(zu)合(he)式(shi)不(bu)鏽(xiu)鋼(gang)板(ban)水(shui)箱(xiang)宜(yi)用(yong)於(yu)生(sheng)活(huo)、消防等用水貯存，水質必須達到國家飲用水標準.不宜用於開水、軟化水、地熱水等貯存。
4.6 SMC組合水箱由SMC水箱單板、密封材料、連接件及其他附件按照一定的結構形式組裝而成，對其材料性能的要求、水箱性能的要求、檢驗方法等詳見《玻璃纖維增強塑料水籍.第一部分:SMC組合式水箱》JC/T 658.1-1007。
4.7箱體製作、組裝及驗收應符合國家椓準或企業標準。
4.8用戶若需要選用本圖集所列以外的規格的水箱或異形水箱，可按尺寸模數500進任意組合，並向製造廠家提出具體要求。若選用同類型其他生產廠產品時，應校核其技術參數。
4.9水箱組裝完成後，裝滿水24小時無滲，且標準板凸變形量不得大於10mm。
5現場製作給水箱
5.1水箱及稱件材料采用普通碳素鋼板及型鋼製作，采用E43係列焊條輝接鋼板及焊條應分別符合現行標準《碳素結構鋼》GB/T70和《碳鋼焊條》GB/T 5117的規定。
5.2箱頂、籍壁、箱底的鋼板拚接均采用對接焊接(頂板為I型焊縫，底板板及側璧為V型焊縫)，其它焊接為貼角焊縫，焊縫之間不允許有十字交叉現象，且不得與加強肋重合。
5.3滿水試驗:水箱製作完畢後、將水箱完全充滿水，靜置2～3小時後，用重0.5-1.5kg的鐵錘沿焊縫兩側約150毫米的地方敲，不漏水為合格。若發現有漏水的地方，須重新焊接，再進行試驗。
5.4水箱防腐：滿水試驗合格後，內外表麵先除鏽，再打磨焊縫表麵，采用噴砂除鏽應達到Sa2級，采用人工除鏽應達到St3級。水箱內表麵層噴塗食品級901或T-541瓷ci釉you塗tu料liao，外wai表biao麵mian刷shua樟zhang丹dan兩liang遍bian，水shui箱xiang不bu保bao溫wen時shi再zai劇ju油you性xing調tiao和he漆qi兩liang遍bian。用yong於yu非fei生sheng活huo用yong水shui水shui箱xiang的de內nei壁bi先xian刷shua樟zhang丹dan兩liang遍bian，再zai刷shua酚fen醛quan或huo環huan氧yang樹shu脂zhi途tu料liao兩liang遍bian。
6水箱設置及安裝
6.1水箱防水質汙措施應符合現行《建築給水排水設計規範》GB 50015中的有關規定。
6.2當水箱利用城鎮給水管網同壓力直接進水時，應設置自動水位控製閥，控製閥直徑應與進水管管徑相同;當采用直接作用式浮球閥時，不宜少於兩個且進水管標高應一致。
6.3當水箱采用水泵加壓進水時，應設置水箱水位自動控製水泵開、停的裝置。當一組水泵供給多個水箱進水時，在進水管上宜裝設電訊號控製閥，由水位監控設備實現自動控製。
6.4當水箱采用不鏽鋼材料時，焊接材料應與水箱材質相匹配，焊縫應進行抗氧化處理。
6.5水箱宜獨立設置，且結構合理、內壁光潔、內拉筋無毛刺、不滲漏。
6.6水箱應設置在維護方便、通風良好、不結冰的房間內。室外設置的水箱及管應有防凍、隔熱措施。
6.7當水箱容積大於50m³時，宜分為容積基本相等的兩格，並能獨立工作。
6.8水箱高度不宜超過3m當水箱高度大於1.5m時，水箱內外應設爬梯。
6.9建築物內水箱側壁與牆麵間距不宜小於0.7m，安裝有管道的倒麵，淨距不宜小於1.m;水籍與室內建築凸出部分間距不宜小於0.5m;水箱頂部與樓板間距不宜小於0.8m;水箱底部應架空，距地麵不宜小於0.5m，並應有排水條件。
.
.
.
.
.
.
